產品用途
|
|
本產品適用于戶內交流50Hz，額定電壓3.6KV、7.2KV、12KV、24KV、40.5KV系統，可與其它開關電器如負荷開關，真空接觸器配合使用，作為電力變壓器及其它設備短路、過載的保護元件，又是高壓開關框、環網框、高/低壓預裝式變電站必備的配套產品。
|
|
|
|
產品型號
|
|
國內型號
|
|
|
|
|
等同的國外型號
|
|
|
|
|

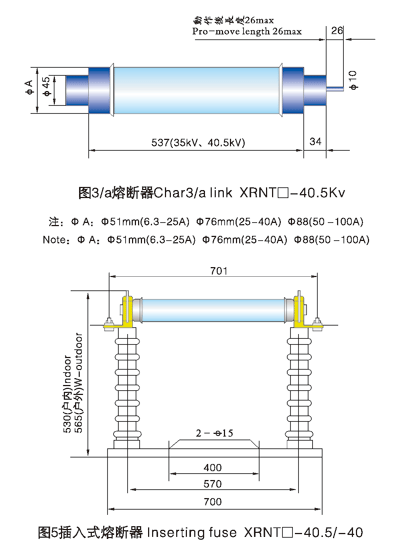

外型及安裝尺寸
|
|
|
|
|
參數
|
|
型號
|
額定電壓(KV)
|
熔體額定電流(A)
|
熔管尺寸φ×C(mm)
|
備注
|
|
XRNT
|
SDL.J
|
7.2
|
6.3 10 16 20 25 31.5 40 50
|
φ51×292
|
丁字帽
|
|
XRNT
|
SFL.J
|
7.2
|
63 71 75 80 100 125
|
φ76×292
|
丁字帽
|
|
XRNT
|
SXL.J
|
7.2
|
160 200 250 315
|
φ88×292
|
丁字帽
|
|
XRNT
|
SFM.J
|
7.2
|
100 200 125 160
|
φ76×442
|
丁字帽
|
|
XRNT
|
SDL.J
|
12
|
6.3 10 12.5 16 20 25 31.5 40
|
φ51×292
|
丁字帽
|
|
XRNT
|
SFL.J
|
12
|
50 63 71 75 80 100 125
|
φ76×292
|
丁字帽
|
|
XRNT
|
SXL.J
|
12
|
160 200 250 315
|
φ88×292
|
丁字帽
|
|
XRNT
|
SDM.J
|
12
|
6.3 10 16 20 25 31.5 40
|
φ51×442
|
丁字帽
|
|
XRNT
|
SFM.J
|
12
|
50 63 80 100 125
|
φ76×442
|
丁字帽
|
|
XRNT
|
SXM.J
|
12
|
160 200
|
φ88×442
|
丁字帽
|
|
XRNT
|
SDM.J
|
24
|
6.3-31.5
|
φ51×442
|
丁字帽
|
|
XRNT
|
SFM.J
|
24
|
40-125
|
φ76×442
|
丁字帽
|
|
XRNT
|
SDQ.J
|
40.5
|
2 3.15 6.3 10 16
|
φ51×537
|
丁字帽
|
|
XRNT
|
SFQ.J
|
40.5
|
20 31.5 40
|
φ76×537
|
丁字帽
|
|
XRNT
|
SXQ.J
|
40.5
|
50 63
|
φ88×537
|
丁字帽
|
|
XRNT
|
SKY.J
|
40.5
|
50 63
|
φ76×650
|
平帽
|
|
|
|
1、10KV*大短路開斷電流(開斷能力)50KA（I1）；40.5KV*大短路開斷電流31.5KA（I2)
2、*小開斷電流：
熔斷器額定電流的4位（100A以下）含100A （I3）
熔斷器額定電流的7位（125A以上）含125A （I3）
|
