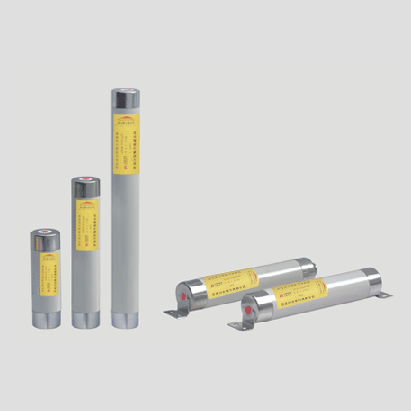

產品用途
|
|
本產品適用于戶內外50Hz，額定電壓3.6KV系統及7.2KV的系統，可與其它保護電器(開關、真空斷路器等)配合使用，作為高壓電動機及其它電力設備的過載或短路等的保護元件。
|
|
|
|

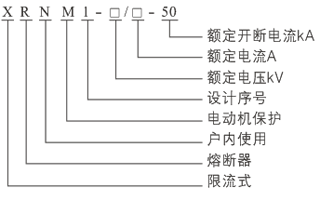

產品型號
|
|

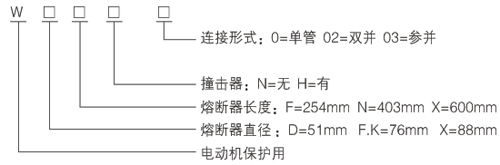

國外型號
|
|
|
|
|
等同的國外型號
|
|
|
|
|
母線式外型及安裝尺寸
|
|
|
|
|
母線式熔斷器外形基本參數
|
|
型號
|
等同型號
|
額定電壓（A）
|
熔斷件額定電流 A
|
主要參數 mm
|
額定*大開
斷電流(KA)
|
|
A
|
B
|
C
|
D
|
|
XRNM1-3.6
|
WDF*0
|
3.6
|
50 63 80 100 125
|
337
|
254
|
305
|
φ51
|
50
|
|
WFF*0
|
125 160 200
|
|
WKF*0
|
250 315 350 400
|
φ76
|
|
XRNMM1-7.2
|
WFN*0
|
7.2
|
25 31.5 40 50 63
80 100 125 160
|
486
|
403
|
454
|
φ76
|
50
|
|
WKN*0
|
200 224 250
315 355
|
|
XRNMM1-12
|
WFX*0
|
12
|
25 31.5 40 50 63 80
100 125 160 200 224
|
683
|
600
|
651
|
φ76
|
50
|
|
|
注：以上為單管額定參數，可根據用戶需要采用固定結構將熔斷器并聯，以得到高的額定電流值。
|
